JKLV系列V锥流量计

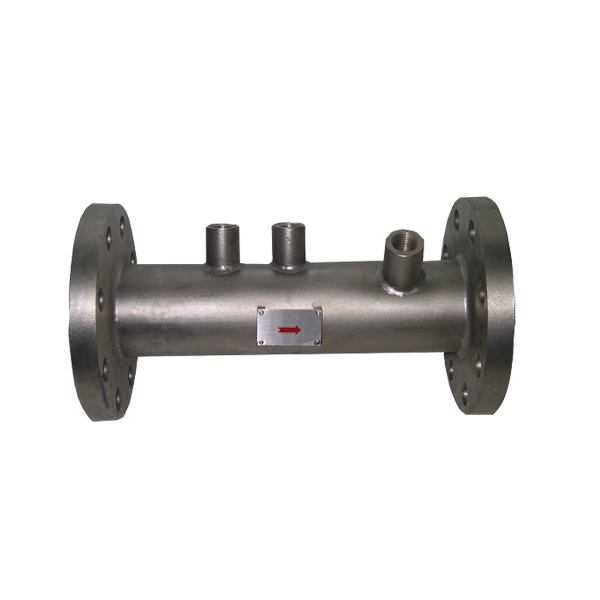

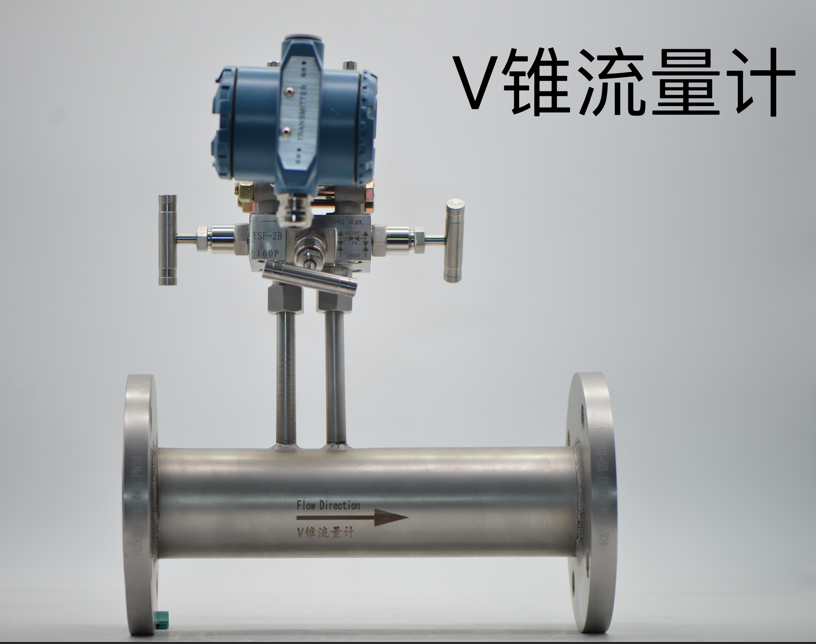

V锥流量计
  • 产品描述

产品概述:

JKLV系列V锥流量计是一种差压流量计,它的开发成功是差压式流量测量的质的飞跃。它利用V锥体在流场中产生的节流效应,通过检测上下游压差来测量流量。与普通节流件相比,它改变了节流布局,从中心孔节流改为环状节流。实践使用证明,V锥流量计与其他流量仪表相比,具有长期精度高、稳定性好,受安装条件局限小、耐磨损、测量范围宽、压损小、适合赃污介质等优点。而且V锥体本身作为流场的整流器而成为一种具有独特性能的优异的新型流量计。由V锥传感器和差压变送器组合而成的V锥流量计,可精确测量宽雷诺数(8×103≤Re≤5×107)范围内各种介质的流量。

产品特点:

1、精度高:±0.5%;

2、重复性好:0.1%;

3、口径范围宽:DN15DN2000;

4、可测量高压高温介质流量:0-40MPA-40~850℃;

5、安装直管段短:上游03D,下游01D;

6、永久压损小:只有孔板的1/31/2;

7、输出差压稳定:V锥体尾部负压端波动小;

8、测量下限低:输出差压最小值25Pa;

9、量程比宽:1:10;

10、具有自整流功能:可测混相流;

11、具有自清扫功能:无杂物滞留,适用于脏污介质的流量测量;

12、长期稳定性好:流体被逐渐收缩到管道内边壁,对V锥体磨损小;

13、耐磨损,不需重复标定:特殊的流线型结构,使得V锥的β边不容易被磨损,从而稳定好,使用寿命长,V锥传感器不需要重复标定;

14、防堵塞专利技术,不堵塞,不粘附,可以测量脏污介质的流量,如高炉煤气,焦炉煤气等;





技术参数:

精度等级:0.5

  性:0.1%

工作压力:040MPa(有多个压力等级可供选择)

工作温度:-40850°C

环境温度:-4065°C

安装直管段要求:前03D直管道,后01D直管段

量程比宽:通常为101,选择合适的参数可达到501

压损:同样的β值,压损是孔板1/31/5
