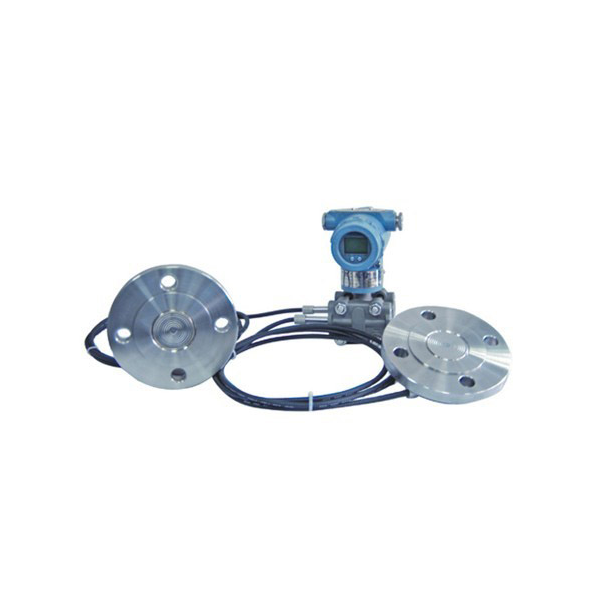

法兰式液位计
法兰式液位计
  • 产品描述

产品概述:

法兰式液位变送器被测介质的两种压力通入高、低两压力室,作用在δ元件(即敏感元件)的两侧隔离膜片上,通过隔离片和元件内的填充液传送到测量膜片两侧。法兰式液位变送器是由测量膜片与两侧绝缘片上的电极各组成一个电容器。 当两侧压力不一致时,致使测量膜片产生位移,其位移量和压力差成正比,故两侧电容量就不等,通过振荡和解调环节,转换成与压力成正比的信号。

法兰液位变送器的用途广泛,适用于工业生产过程中各种贮槽、容器中贮料物位的连续测量。仪表输出 0~10mA 或 4 ~20mA 标准直流信号,供给显示、多点巡检、记录、控制、调节等仪表或 PLC 、 DCS 、 FCS 系统,以实现对物位的自动记录和调节。它可以广泛适用于高温高压、强腐蚀等介质的液位测量。仪表与物料接触部分具有良好的耐腐性,适用于冶金、化工、环保、电站、造纸、制药、印染、食品、市政等行业的液位、料位、油水界面、泡沫界面的连续监测。

在液位测量中,变送器的选型分单、双法兰之分。

1、 单法兰是指变送器的正压侧是法兰结构,直接与测量介质的接口相连,而负压侧是采用引压管将测量介质与变送器的容室相连。优点是测量精度高,能达到变送器的测量技术指标,缺点就是负压管道必须绝对密封,且需对变送器进行量程迁移,校验时应将负压管道内的介质液体的误差迁移掉。

2、双法兰是指变送器的正、负压侧均是法兰结构,可以直接与需测量的容器、管道相连。优点是安装容易,校验方便,不需量程迁移。缺点是测量精度不高,由于法兰与变送器之间采用弹性软管连接,内部应该是充满硅油,所以对介质压力变化的传递有一定的偏差,外界温度变换多多少少对硅油有一些影响,所以测量反映上就有一定的误差。
