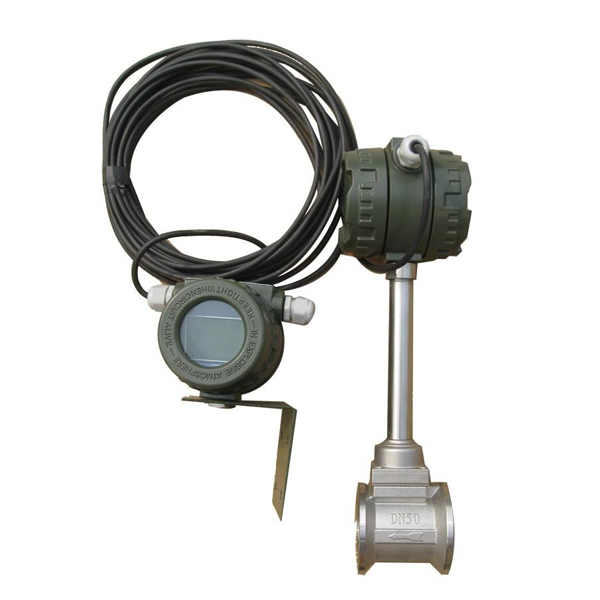

JKLU系列涡街流量计
智能涡街流量计
  • 产品描述

产品概述

应力式涡街流量计是速度式流量计的一种,它以卡门涡街理论为基础,采用压电晶体检测流体通过管道内涡街发生体所产生的漩涡频率,从而测量出流体的流量。本系列涡街流量计是综合吸收发达国家先进技术和总结多年研究生产经验的基础上进行精心设计的产品,实现了产品智能化、标准化、系列化、通用化、生产模具化、确保产品质量的可靠性。具有电路先进、功耗微低、量程比宽、结构简单、阻力损失小、坚固耐用、用途广、使用寿命长、工作稳定、便于安装调试等特点。广泛应用于石油、化工、电力、轻工、动力供热等行业,也可以用于城市供水、医疗行业流体管道的流量测量。

特点:

1、 无可动部件,长期稳定,结构简单便于安装和维护。

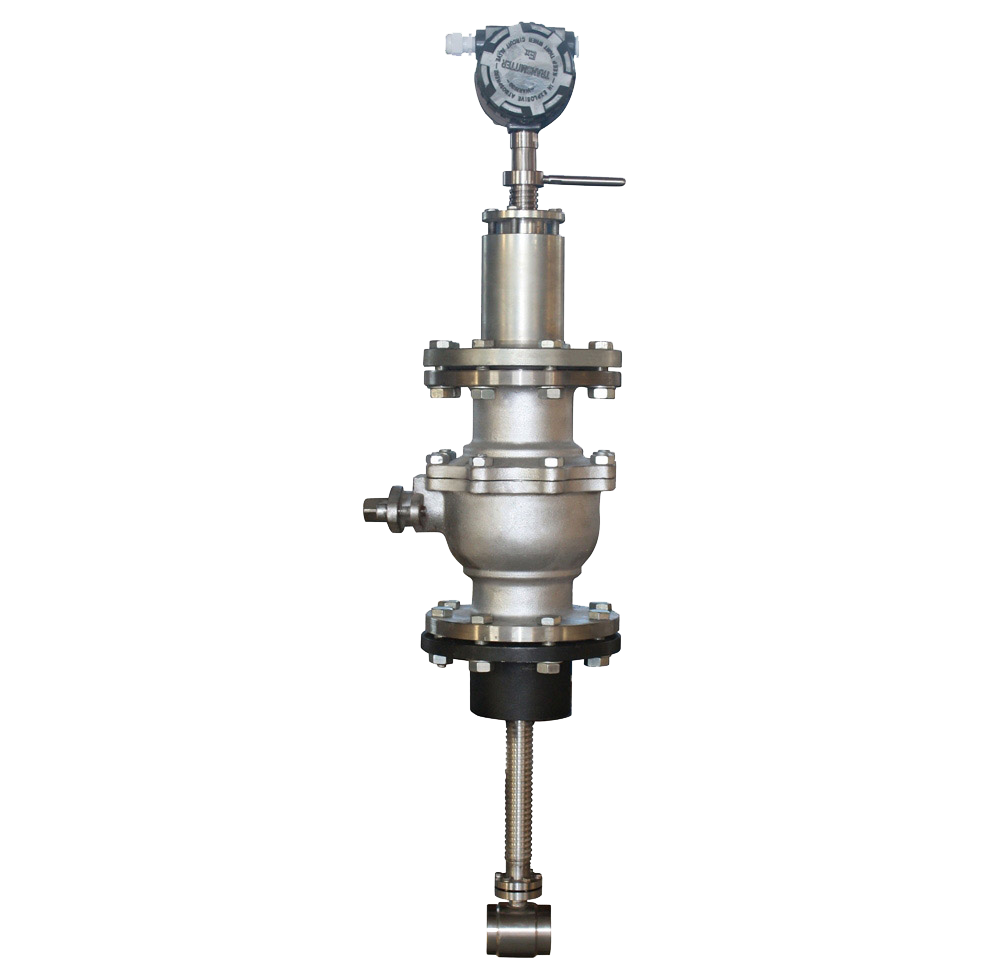

2、传感器输出为脉冲信号,其频率与被测流体的实际流量成线性,零点无漂移,性能十分稳定,结构形式多样,有管道式、插入式流量传感器形式。

3、精确度较高,通常液体的测量精度为±1.0%,气体的测量精度为±1.5%

4、测量量程范围宽,在雷诺数为2×104~7×106 范围内,可达1:20

5、压损小(约为孔板流量计的1/4~1/2),属于节能流量仪表。

6、安装方式灵活,根据现场工艺管道不同,可以水平、垂直和不同角度倾斜安装。

7、采用消扰电路和抗振动传感头,具有一定抗环境振动性能。

8、采用超低功耗微处理器技术,1 3.6V10AH 锂电池可使用3年以上。

9、由软件对仪表系数非线性进行修正,提高测量精度。

10、压力损失小,量程范围宽。

11、采用EEPROM 对累积流量进行掉电保护,保护时间大于10


技术参数:

测量介质:液体、气体、蒸汽

温度范围:-40~350

压力规格:PN1.6MPaPN2.5MPaPN4.0MPa、更高的压力规格可特殊定做

量程比:正常范围1:10  扩展范围1:15

测量精度:液体  示值±1%

          气体、蒸汽  示值±1.5%

          插入式流量计  示值±2.5%

供电电压:24VDC3.6V锂电池

输出信号:三线制:脉冲信号,4-20mA电流信号

          二线制:4-20mA电流信号

环境温度:-40-55℃(非防爆场所)

环境湿度:相对湿度5-85%RH

信号远传距离:≤500m

信号线接口:内螺纹M20*1.5

防爆等级:ExdIIBT4

防护等级:普通型IP65

    讯:HART通讯协议、RS485通讯接口

仪表材质:转换器外壳采用铝合金、表体部分采用1Cr18Ni9Ti不锈钢,也可根据用户要求采用特殊材质
