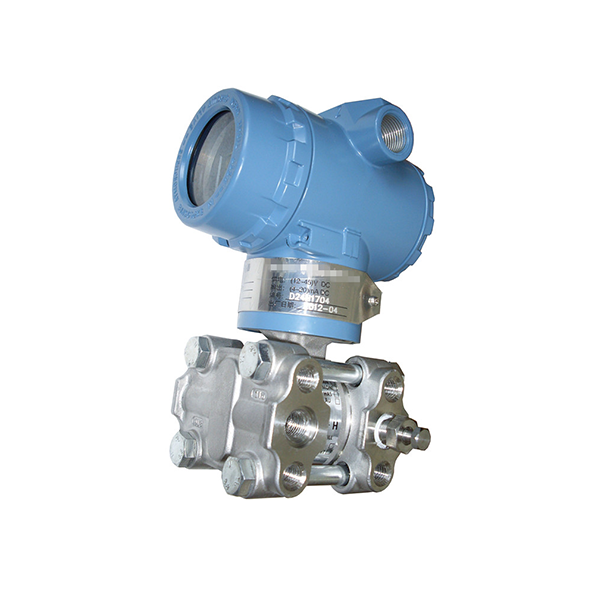

电容式压力变送器
电容式压力变送器
  • 产品描述

产品概述:


电容式压力变送器被测介质的两种压力通入高、低两个压力室,作用在δ元件(即敏感元件)的两侧隔离膜片上,通过隔离片和元件内的填充液传送到测量膜片两侧。电容式压力变送器是由测量膜片与两侧绝缘片上的电极各组成一个电容器。


当两侧压力不一致时,致使测量膜片产生位移,其位移量和压力差成正比,故两侧电容量就不等,通过振荡和解调环节,转换成与压力成正比的信号。


电容式压力变送器和电容式绝对压力变送器的工作原理和差压变送器相同,所不同的是低压室压力是大气压或真空。电容式压力变送器的A/D转换器将解调器的电流转换成数字信号,其值被微处理器用来判定输入压力值。微处理器控制变送器的工作。


另外,它进行传感器线性化。重置测量范围。工程单位换算、阻尼、开方,传感器微调等运算,以及诊断和数字通信。

规格参数:


1) 工作温度:-20℃~80℃;

2) 电源:12V36V

3) 变送器的准确度等级分为:

0.5级,基本误差为±0.5(基本误差以量程的百分数表示)。

4) 热零点漂移

在环境温度偏离参比工作条件温度时,变送器的零点漂移应不大于0.03%FS/℃。

5) 热灵敏度漂移

在环境温度偏离参比工作条件温度时,变送器的满量程漂移应不大于0.03%FS/℃。

6) 绝缘电阻

在参比工作条件下,变送器各端子对地之间的绝缘电阻不得低于20MΩ/250V

7) 防爆性能

仪器防爆性能符合ExiaCT4的要求。
