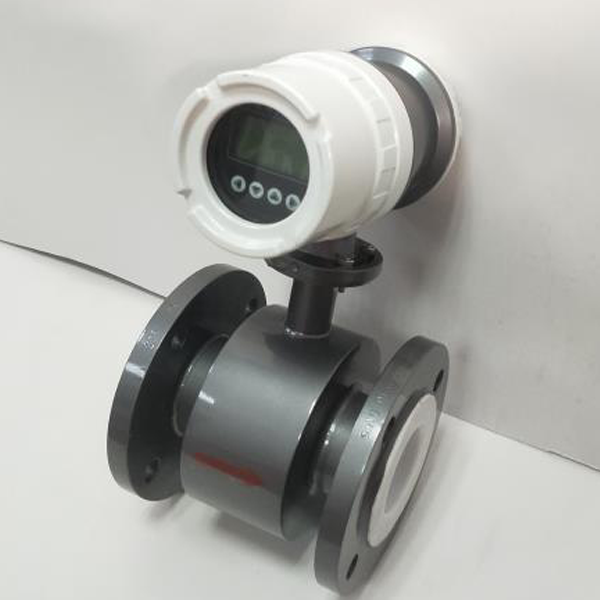

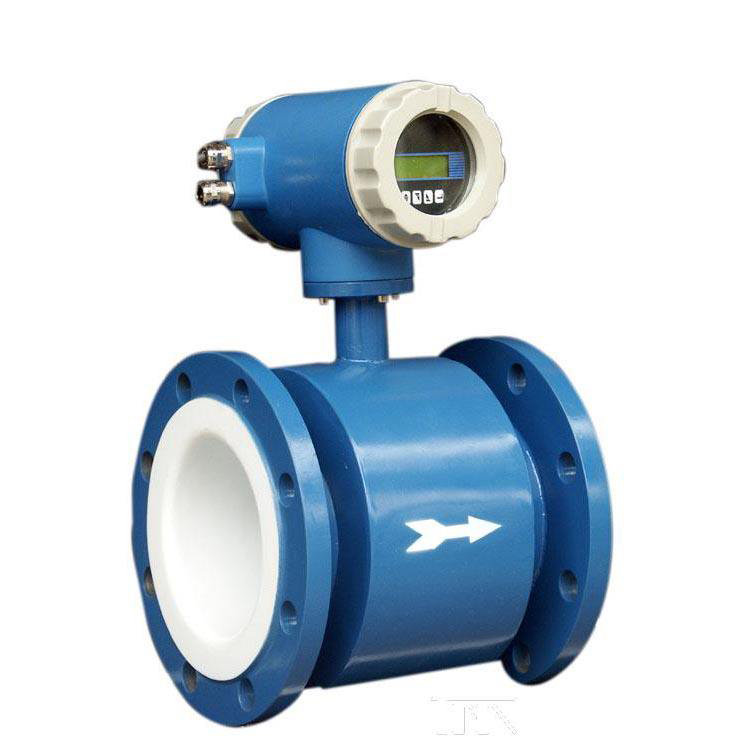

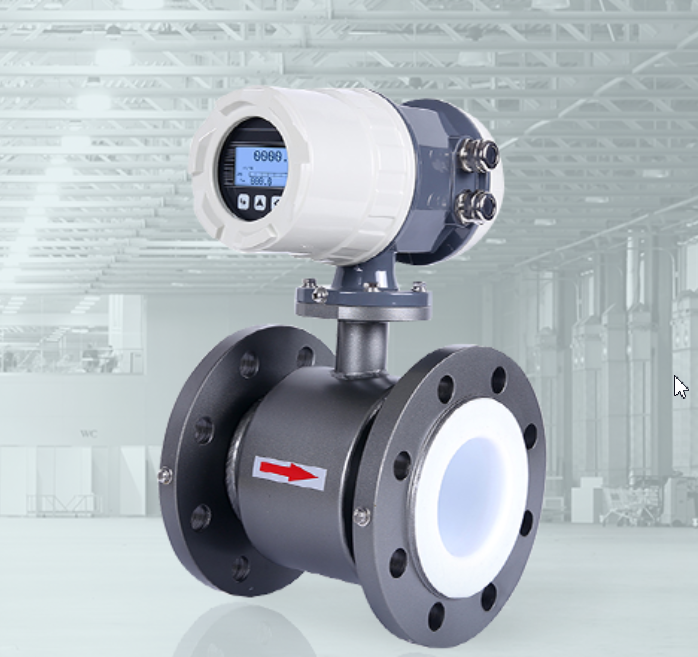

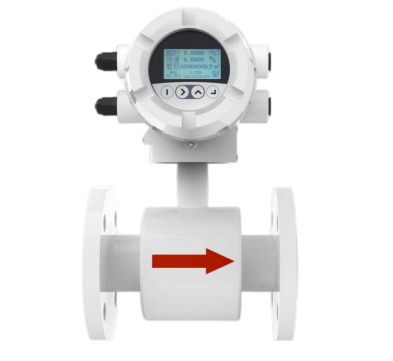

智能电磁流量计
智能电磁流量计
  • 产品描述

产品概述:

UUV-20系列电磁流量计由传感器和转换器两部分构成。它是基于法拉第电磁感应定律工作的,用来测量导电液体的体积流量,是一种速度式仪表。除可测量一般导电液体的体积流量外,还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理,水利建设、河流疏浚等领域的流量计量。

产品特点:

具有正/反双向流量测量功能

提供传感器多段非线性修正和传感器零点修正以及自动校零工程

全中文(英文)友好界面,操作简洁明了

多级密码管理,多种极限报警参数设置功能

具备转换器本机自检功能

采用一体及分离组合型设计,转换器和传感器双重系数设定,使转换器具有可替换性

多种输出接口可供选择:有源或无源频率输出和累计脉冲输出,4-20mA输出,触点输出,HARTRS485通讯协议可供选择

工作原理:

根据法拉第电磁感应原理,在与测量管轴线和磁力线相垂直的   管壁上安装了一对检测电极,当导电液体沿测量管轴线运动时,导电液体切割磁力线产生感应电势,此感应电势由两个检测电极检出,数值大小与流速成正比例,

其值为:E=B.V.D.K

式中:

E-感应电势;

K-与磁场分布及轴向长度有关的系数;

B-磁感应强度;

V-导电液体平均流速;

D-电极间距;(测量管内直径)

传感器将感应电势E作为流量信号,传送到转换器,经放大,变换滤波等信号处理后,用带背光的点阵式液晶显示瞬时流量和累积流量。转换器有4~20mA 输出,报警输出及频率输出,并设有RS485等通讯接口,并支持HART MODBUS 协议。


型号

UUV-20系列

口径

DN5-DN3000

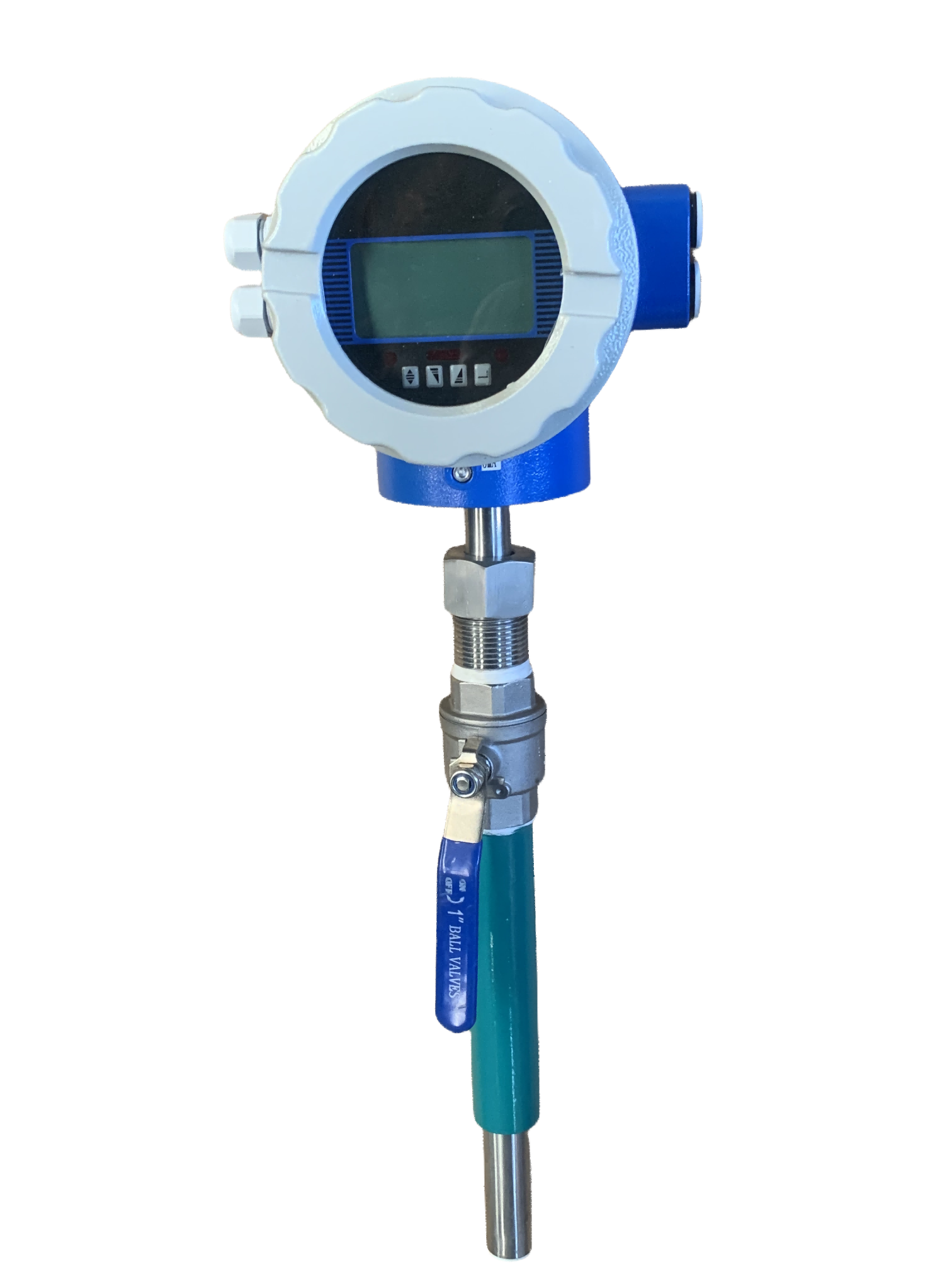

DN200-DN2000(插入式)

测量流体

导电流体

精度

±0.5%、±1%(液体中最多含30%的固体成份)

±2.5%(插入式)

安装方式

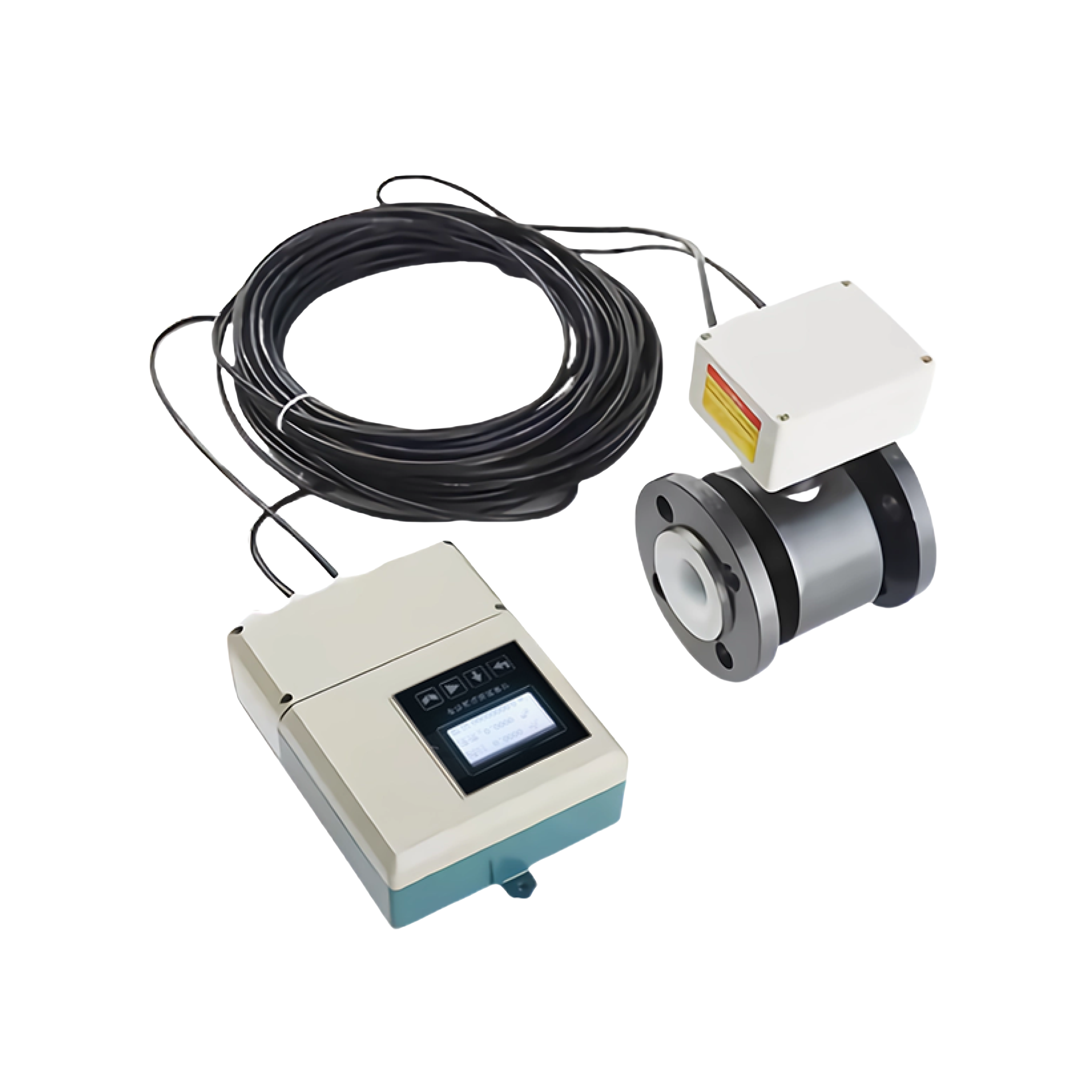

一体型、分体型、强挂式

重复性

±0.15%、0.25%

测量范围

0-12m/s(流量单位可改变)

压力

0.25Mpa-4.0Mpa(最大25MPA按口径分)

衬里材料

PTFE(0-120℃)、PFA(0-160℃ 耐负压)、聚氨酯橡胶(0-70℃)、氯丁橡胶(0-80℃)

电极材料

316L、HC、HB、Ta、Ti、、铂铱等

电极形式

标准、刮刀(RE)可更换(WE)(RE/WE时≥DN350)

电导率

>5μs/cm

>1μs/cm(浆液型传感器)

介质温度

一体型≤130℃,分体型≤160℃(橡胶80℃)

环境温度

-40℃~+65℃

-40℃~+65℃

输出信号

4-20mA电流输出、频率/脉冲输出、无源触点输出、RS485接口、HART通讯协议

电源

85-265V AC、24V DC

连接方式

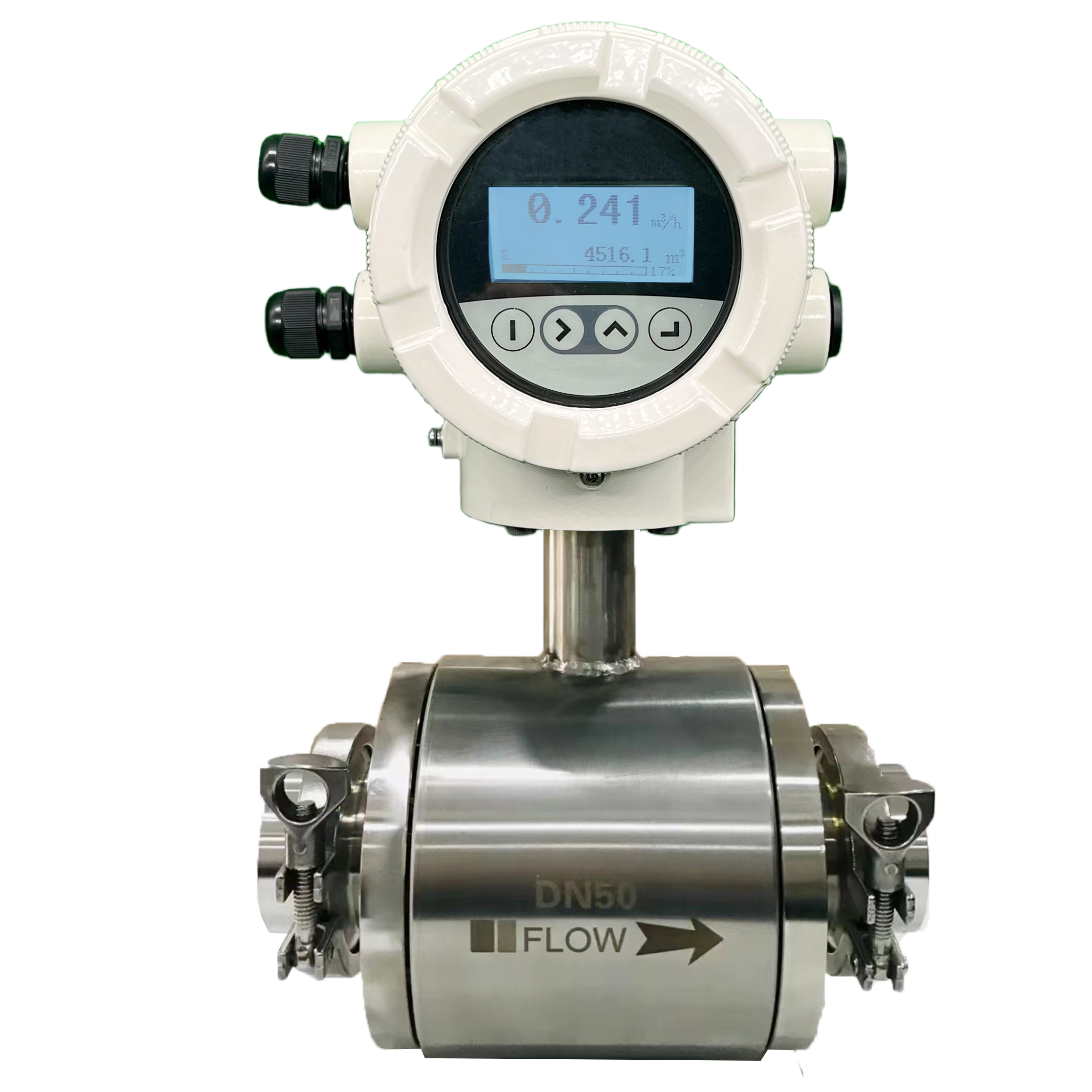

法兰型、卫生型、夹持型、插入式

防护等级

IP65/IP67/IP68(可选)

防爆等级

Exd ia BT4

显示界面

全中文/英文的LCD显示界面和操作界面,可以显示瞬时流量、累计流量、有多种流量单位供选择
